Localisation des cadrans solaires :

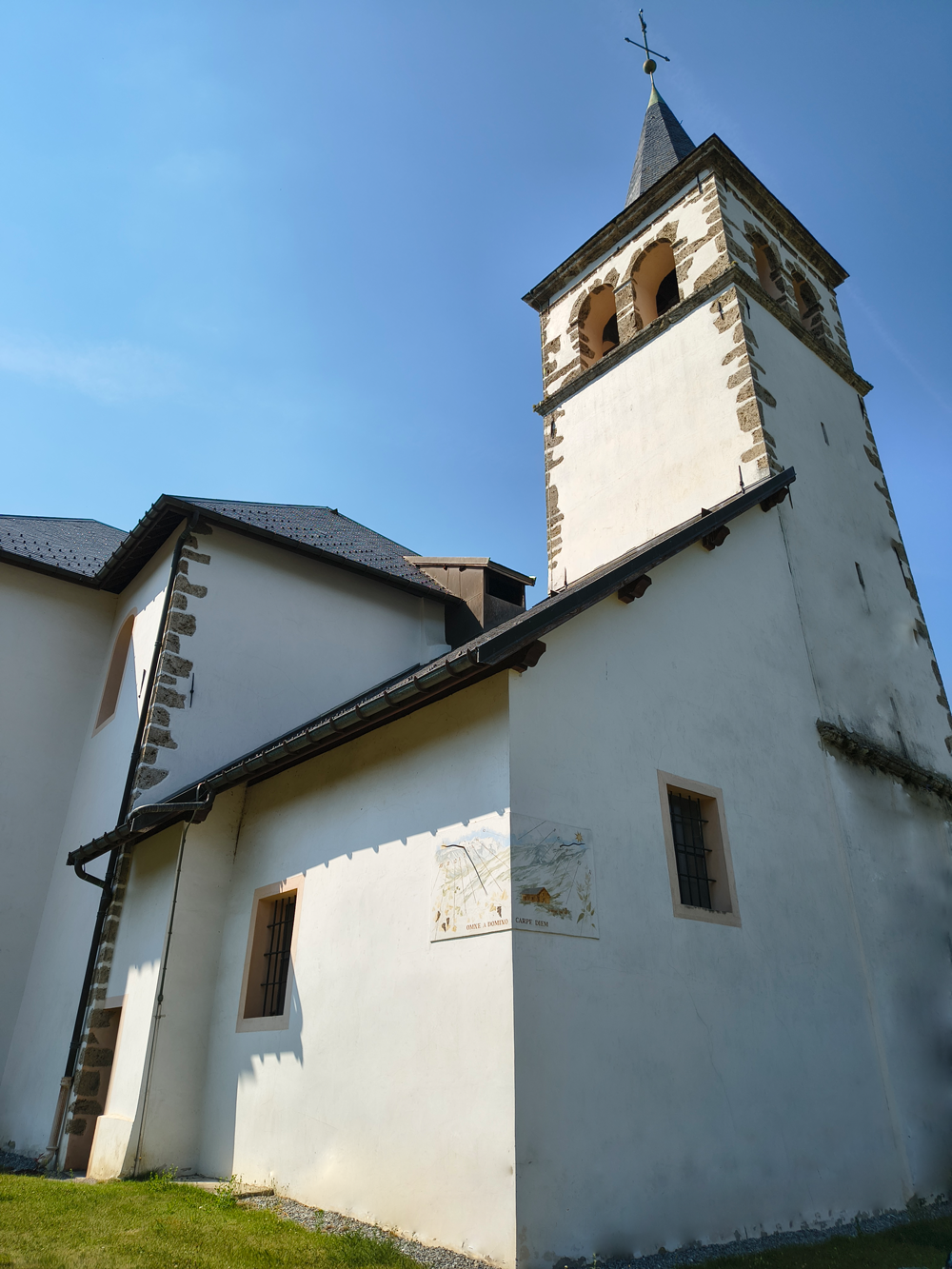

Les deux cadrans solaires sont situés sur l’église de Saint Alban d’Hurtières (Angle Sud-Est, Latitude : 45°29' Nord - Longitude : 6°16’ Est)

historique :

Les 2 cadrans solaires ont été identifiés et répertoriés dès 1986 par M. Paul GAGNAIRE de la Société Astronomique de France.

Les tables des cadrans, déjà peu lisibles, ont continué à subir l'usure du temps et n'étaient pratiquement plus lisibles au milieu des années 2000.

Un travail de restauration a été initié et financé par l’association Terre & Pierres en 2008.

Les deux tables ont ainsi été restaurées par M. Paul PERROUD pour les calculs et les tracés, et par Mme Isabelle DESSE, Artiste-peintre, pour les illustrations : chalet-montagne, type de décor très fréquent dans les Alpes du Sud.

L’inauguration des tables a eu lieu le 30 août 2009.

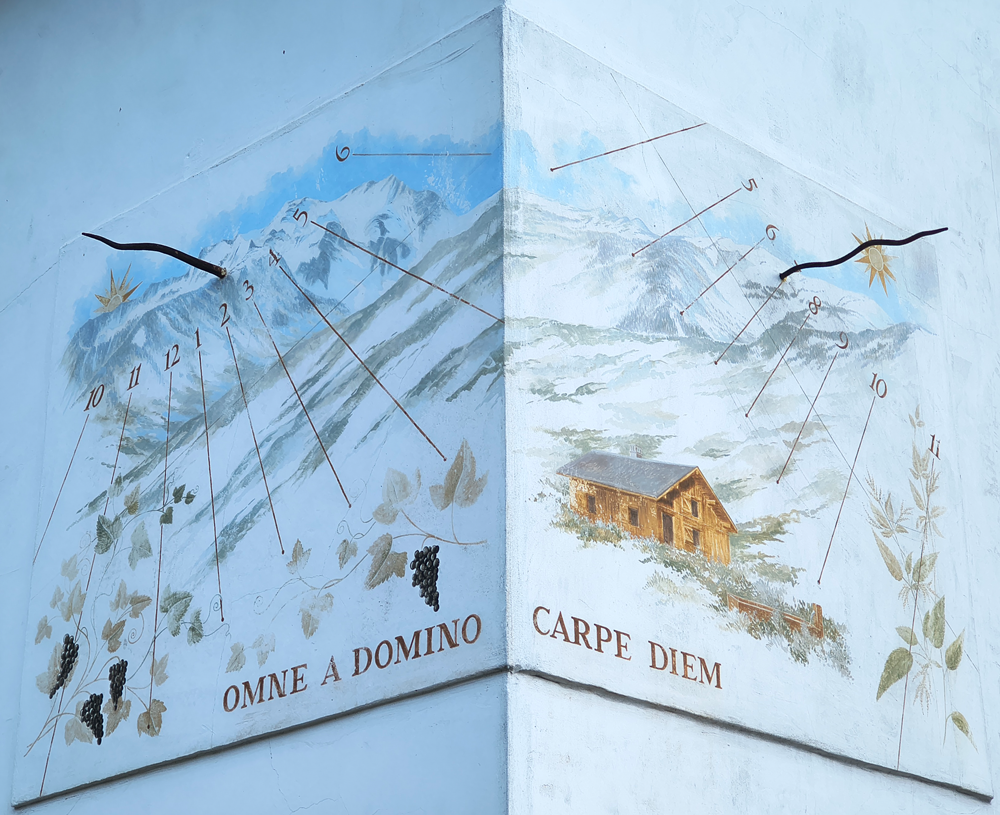

description :

Les cadrans sont composés de 2 tables, qui comportent chacune une tige ondulée (appelée style ou gnomon), sur lesquelles sont tracées des lignes horaires (heures temporaires) ainsi qu'une ligne perpendiculaire aux lignes horaires (ligne "équinoxiale)".

La table de droite se situe coté Est de l'église et permet de lire l'heure solaire entre 4h et 11h du matin.

La table de gauche se situe coté Sud de l'église et permet de lire l'heure solaire de 11h du matin à 5h de l'après midi.

comment connaitre la saison ?

Quand vous trouvez des informations sur des cadrans solaires, il est souvent indiqué des explications sur comment lire l'heure l'été ou l'hiver ; du coup on peut se demander comment faire au printemps ou à l'automne ?

Ce qu'il faut savoir, c'est que l'on repère uniquement 2 saisons sur un cadran solaire:
- L'été (solaire) qui correspond à la période se situant entre l'équinoxe de printemps (20-21 mars) et l'équinoxe d'automne (22-23 septembre),
- L'hiver (solaire) qui correspond à la période se situant entre l'équinoxe d'automne (22-23 septembre) et de printemps (20-21 mars).

La saison est repérée à partir de la ligne "équinoxiale" du cadran, ligne qui est globalement perpendiculaire aux lignes horaires.

Durant l'été (solaire), l'ombre portée par la pointe du style se situe en dessous de la ligne équinoxiale.
Et inversement, durant l'hiver (solaire), l'ombre portée par la pointe du style se situe au dessus de la ligne équinoxiale.

Les jours d'équinoxe (printemps 20-21 mars et automne 22-23 septembre) l'ombre de la pointe des styles suit ces lignes droites toute la journée.

comment connaitre l'heure ?

Par rapport à l'heure solaire indiquée sur le cadran, et, pour en déduire l'heure légale, il faut apporter 3 corrections:

1/ Correction liée à la longitude de la position du cadran par rapport au méridien de Greenwitch.

Le méridien de Greenwitch sert de référence pour déterminer l'heure à laquelle le soleil est à son Zénith à 12h.
Le cadran se situe à une longitude de 6°16' Est par rapport au méridien de Greenwitch.

Sachant que la terre fait un tour de 360° en 24h, un décalage de 6°16' correspond à un décalage horaire de 6,16x24x60/360 = 24,64 mn soit 24mn 38 secondes.

Le cadran se situant à une longitude Est par rapport au méridien de Greenwitch, il faudra soustraire cette correction. Il faut donc:
- retirer environ 25mn.

2/ Correction liée au décalage que nous avons avec l'heure légale d'hiver ou d'été:

- ajouter 1h quand appliquons l'heure d'hiver (entre le dernier week-end d'octobre et le dernier week-end de mars), ce qui correspond à un décalage de +1h par rapport à l'heure solaire.

- ajouter 2h quand appliquons l'heure d'été (entre le dernier week-end de mars et le dernier week-end d'octobre), ce qui correspond à un décalage de +2h par rapport à l'heure solaire.

3/ Correction de l'équation du temps.

La durée entre 2 passages du soleil en un point local n'étant pas constante du fait de la trajectoire elliptique de la terre autour du soleil, et, de l'obliquité de l'axe de la terre sur l'elliptique.

On applique, ce que l'on appelle la correction de l'équation du temps, qui est calculée par une formule mathématique complexe que nous ne détaillerons pas ici.

Il faudra donc ajouter ou retirer quelques minutes (allant jusqu'à +-16mn) selon la date.

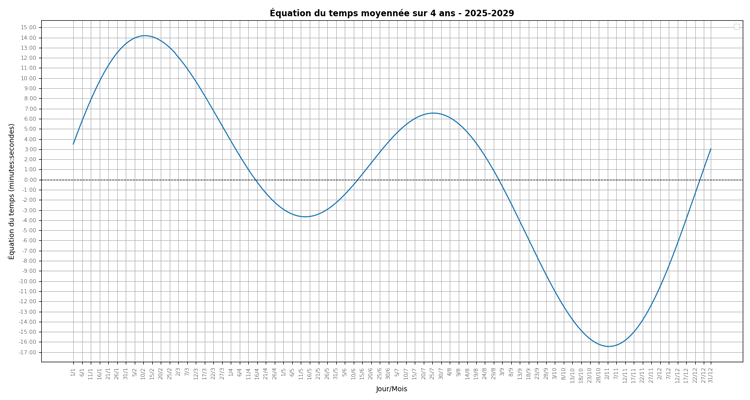

Sur l'axe horizontal, vous pouvez repérer la date, et, en reportant le point d'intersection de la sinusoïde sur la ligne de l'axe vertical, vous en déduirez les minutes à ajouter ou à retirer.

Vous pouvez télécharger ci dessous, la courbe de l'équation du temps moyennées sur 4 ans (2025-2029).

Exemple 1 - explications :

La photo suivante a été prise le 10 avril à 10h11 (UTC+2h).

Regardons l'heure que nous pouvons calculer à partir du cadran solaire.

Sur le cadran de droite, l'ombre du stylet se situe en dessous de la ligne équinoxiale (donc après le 31 mars) et la pointe du stylet indique un peu plus que 8H30 du matin (Nous allons nous baser sur 8H35).

Le calcul, en fonction des explications données plus haut, est le suivant:

- à 8h35, nous soustrayons 25 mn, ce qui correspond à la correction liée à la position longitudinale du cadran:
ce qui nous donne 8h10,

- à 8h10, nous ajoutons 2h, ce qui correspond à la correction liée au décalage de l'heure légale d'été:
ce qui nous donne 10h10,

- à 10h10, nous ajoutons 1 mn, ce qui correspond à la correction apportée à partir de l'équation du temps:
ce qui nous donne 10h11.

Pas mal non ?

Exemple 2 - a vous de jouer :

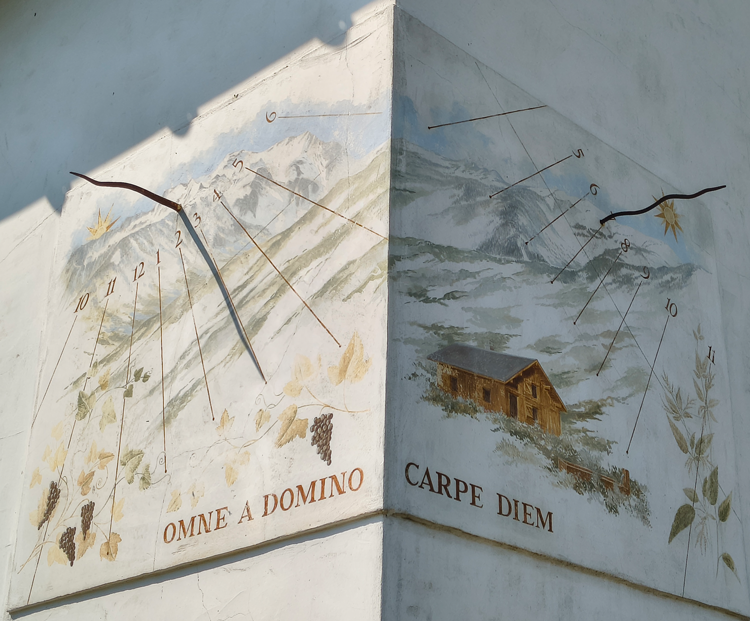

La photo suivante a été prise le 27 juin (UTC+2h).

A vous de déterminer à quelle heure.

Regardons l'heure que nous pouvons calculer à partir du cadran solaire.

Sur le cadran de gauche, l'ombre du stylet se situe en dessous de la ligne équinoxiale (donc après le 31 mars) et la pointe du stylet indique 3H00 de l'après midi.

Le calcul, en fonction des explications données plus haut, est le suivant:

- à 3h00, nous soustrayons 25 mn, ce qui correspond à la correction liée à la position longitudinale du cadran:
ce qui nous donne 2h35,

- à 2h35, nous ajoutons 2h, ce qui correspond à la correction liée au décalage de l'heure légale d'été:
ce qui nous donne 4h35,

- à 4h35, nous ajoutons 3 mn, ce qui correspond à la correction apportée à partir de l'équation du temps:
ce qui nous donne 4h38 de l'après midi (16H38).

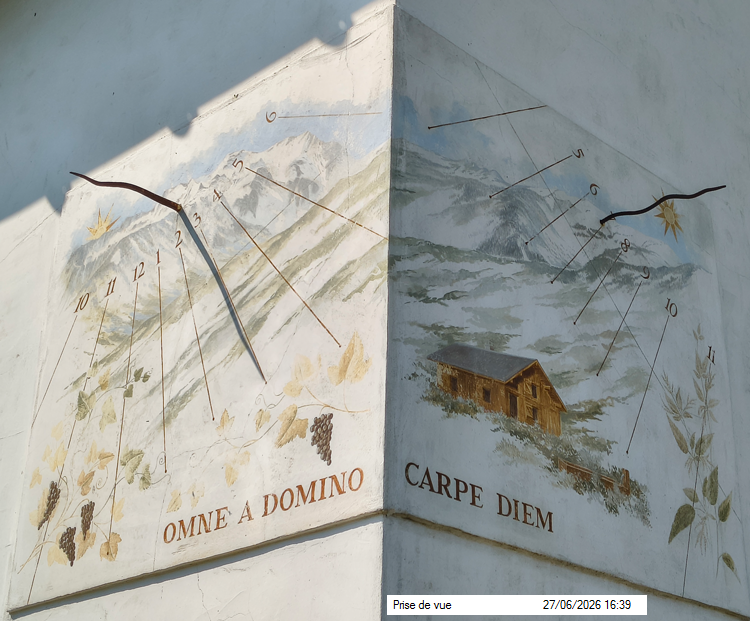

La photo a été prise le 27 juin à 16H39 (UTC+2h).

Plutôt pas mal non ?


D'autres exemples à venir un peu plus tard dans la saison...
